一、引言

在现代电力系统中，变压器无疑发挥着至关重要的作用。它是电力系统中的一个关键环节，用于在不同电压水平之间转换电能，以满足不同设备和用户的需求。无论是将高压电能转换为低压以供家庭和商业使用，还是将低压电能转换为高压以进行长距离传输，变压器都扮演着至关重要的角色。其稳定运行不仅关乎电能的供应质量，还直接关系到电力系统的安全性和经济性。

而变压器绕组，作为变压器的核心组件，承载着电流和电压的转换任务。绕组的设计和制造质量直接决定了变压器的性能和使用寿命。不同类型的绕组结构，如层式绕组、饼式绕组、连续式绕组和纠结式绕组等，各有其独特的优点和适用场景。了解这些绕组类型及其特点，对于变压器的设计、制造、运行和维护都至关重要。

二、变压器绕组的基本概述

1. 定义变压器绕组及其功能

变压器绕组是变压器的核心部分，由导电材料（通常是铜线或铝线）绕制而成。绕组的主要功能是实现电磁能的转换和传输。在变压器中，原边绕组通过交流电流产生交变磁场，该磁场进而感应出副边绕组的电动势，从而实现了电压的升降变换。此外，绕组还起到连接电源和负载的作用，确保电能能够在电力系统中顺畅传输。

2. 绕组的基本结构和组成部分

变压器绕组通常由导线、绝缘层、支撑结构和引出线等部分组成。

导线：绕制绕组的主要材料，通常是高导电性能的铜线或铝线。导线的截面形状和尺寸根据变压器的容量和电流大小来选择。

绝缘层：用于隔离不同绕组之间的导电部分，防止电气击穿和短路。绝缘材料应具有良好的电气性能和耐热性能。

支撑结构：用于固定和支撑绕组，确保绕组的稳定性和机械强度。支撑结构通常由绝缘材料制成，如纸板、玻璃纤维等。

引出线：用于将绕组与外部电路连接。引出线通常安装在绕组的端部，并通过绝缘套管与外部电缆或母线连接。

三、变压器绕组的类型

1. 层式绕组

层式绕组，也称为叠片式绕组，是一种将导线逐层叠加构成的绕组形式。每一层绕组都是由导线平行排列，然后通过绝缘材料分隔开，再叠加下一层。这种绕组形式的结构相对简单，制造起来较为容易。由于每层绕组之间有一定的空气间隙，散热性能较好，能够有效防止绕组过热。然而，由于层式绕组的空间利用率较低，相同体积下，其容量相对较小。

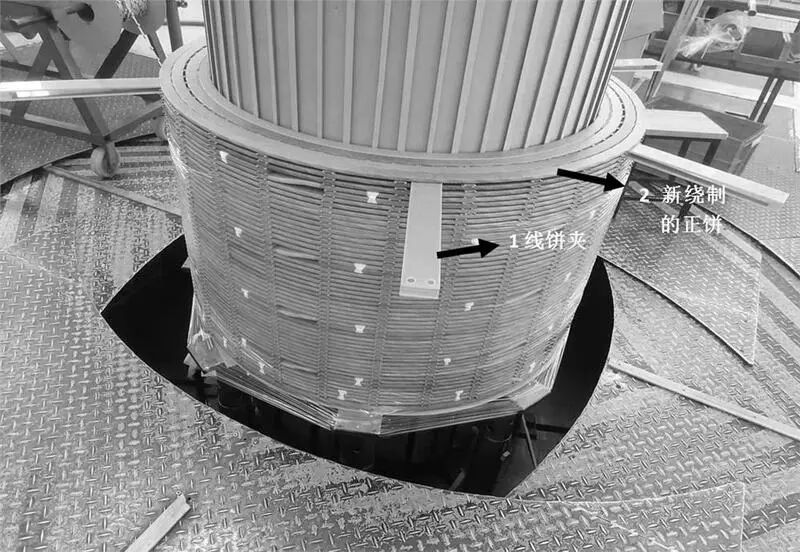

2. 饼式绕组

饼式绕组是一种将导线绕制成圆盘状的结构，每一层由多个这样的圆盘状结构组成。这种绕组形式的空间利用率较高，能够充分利用绕组的体积，提高变压器的容量。此外，由于饼式绕组的机械强度高，能够承受较大的电磁力，适用于高电压、大容量的变压器。然而，饼式绕组的散热性能相对较差，需要采取额外的散热措施。

3. 连续式绕组

连续式绕组是一种没有间断的绕组形式，导线连续绕制，没有层与层之间的分隔。这种绕组形式的结构紧凑，电磁性能好，能够减小漏磁通和涡流损耗。此外，连续式绕组的制造难度相对较高，需要高精度的绕制设备和工艺。由于绕组的连续性，其散热性能也受到一定的限制，需要采取适当的散热措施。

4. 纠结式绕组

纠结式绕组是一种相邻层间存在交叉纠结的绕组形式。通过相邻层之间的交叉纠结，可以提高绕组间的电磁耦合，减小漏磁通，从而提高变压器的效率。然而，纠结式绕组的制造过程较为复杂，需要高精度的绕制设备和工艺。此外，由于绕组的交叉纠结，其散热性能也受到一定的影响，需要采取适当的散热措施。

四、各类绕组的特点比较

1. 结构特点

层式绕组：结构简单明了，每层之间有明显的分隔，方便制造和维修。

饼式绕组：结构紧凑，空间利用率高，适用于大容量变压器。

连续式绕组：导线连续绕制，结构紧凑，无明显的层间分隔。

纠结式绕组：相邻层间存在交叉纠结，结构复杂，但电磁耦合效果好。

2. 散热性能

层式绕组：层与层之间有空气间隙，散热性能较好。

饼式绕组：散热性能相对较差，需要额外的散热措施。

连续式绕组：由于结构的紧凑性，散热性能受限。

纠结式绕组：由于结构的复杂性，散热性能也受限。

3. 电磁性能

层式绕组：电磁性能一般，漏磁通较大。

饼式绕组：电磁性能较好，漏磁通较小。

连续式绕组：电磁性能好，漏磁通和涡流损耗较小。

纠结式绕组：通过相邻层间的交叉纠结，提高了电磁耦合，减小了漏磁通。

4. 机械强度

层式绕组：机械强度一般，适用于中低压变压器。

饼式绕组：机械强度高，能够承受较大的电磁力，适用于高电压、大容量的变压器。

连续式绕组：机械强度取决于绕制的紧密程度和支撑结构的设计。

纠结式绕组：由于结构的复杂性，其机械强度可能受到一定影响。

5. 应用场景分析

层式绕组：适用于中低压、中小容量的变压器，以及对散热性能有较高要求的场合。

饼式绕组：适用于高电压、大容量的变压器，特别是在需要承受较大电磁力的场合。

连续式绕组：适用于对电磁性能有较高要求，且对散热性能要求不太严格的场合。

纠结式绕组：适用于需要提高电磁耦合、减小漏磁通的场合，如某些特殊的高压变压器。

五、绕组设计与选择的考量因素

在变压器的设计和制造过程中，绕组的设计与选择是一个至关重要的环节。它直接影响到变压器的性能、可靠性、效率以及制造成本。以下是绕组设计与选择时需要考量的主要因素：

变压器的容量和额定电压

绕组的设计首先要满足变压器的容量和额定电压要求。不同容量和电压等级的变压器需要不同规格的绕组，以确保其能够安全、有效地传输电能。例如，大容量变压器通常需要更粗的导线和更复杂的绕组结构来承受更高的电流和电压。

散热和温升要求

绕组的散热性能是变压器运行稳定性和寿命的关键因素。绕组设计需要考虑材料的导热性、绕组的结构以及冷却方式等因素，以确保在正常工作条件下绕组温度不会过高，从而避免绝缘材料老化、热击穿等问题。

电磁性能和短路阻抗

绕组的电磁性能直接影响到变压器的效率和电压变换效果。设计时需要优化绕组的电磁参数，如电感、电容和电阻等，以减小电能损失和电压波动。此外，短路阻抗是变压器在短路时抵抗电流的能力，绕组的设计也需要考虑这一因素，以确保变压器在短路时能够承受足够的电流而不受损。

机械强度和抗震性能

绕组作为变压器的核心部件，需要承受来自电磁力、运输和地震等外部因素的作用。因此，绕组设计时要考虑其机械强度，包括导线的抗拉强度、绕组的支撑结构和固定方式等。同时，对于地震多发地区，还需要特别考虑绕组的抗震性能，以确保变压器在地震时能够保持稳定运行。

制造成本和维护便利性

绕组的设计和选择也需要考虑制造成本和维护便利性。在满足性能要求的前提下，应尽量选择成本较低的绕组材料和结构。此外，绕组的设计应便于制造、安装和维护，以降低变压器的整体制造成本和维护成本。

六、绕组制造与维护

1. 绕组的制造工艺和流程

绕组制造是变压器生产中的关键环节，其工艺和流程直接影响到绕组的质量和性能。以下是绕组制造的主要步骤：

材料准备：根据设计要求，准备相应的导线、绝缘材料和其他辅助材料。导线通常选择高导电性能的铜或铝材料，绝缘材料需要具有良好的电气性能和耐热性能。

导线处理：对导线进行必要的处理，如退火、清洗和涂漆等，以提高其导电性能和附着力。

绕制过程：根据设计图纸和工艺要求，将导线绕制成相应的绕组结构。这通常需要使用专业的绕线机，确保导线绕制的精度和稳定性。

绝缘处理：在绕组的不同层之间和导线之间加入绝缘材料，以防止电气击穿和短路。绝缘处理需要确保绝缘材料的均匀分布和良好固定。

装配与固定：将绕好的绕组装配到变压器的铁芯上，并使用适当的固定方式确保其稳定性和可靠性。

测试与检验：对绕组的电气性能、机械强度和其他相关参数进行测试和检验，以确保其符合设计要求和质量标准。

2. 绕组制造中的质量控制要点

绕组制造的质量控制是确保绕组质量和性能的关键。以下是绕组制造中需要重点控制的质量要点：

材料质量控制：确保所使用的导线、绝缘材料和其他辅助材料符合设计要求和质量标准。

工艺参数控制：对绕制过程中的工艺参数进行严格控制，如绕线速度、张力、温度等，以确保绕组的精度和稳定性。

绝缘处理质量控制：确保绝缘材料的均匀分布和良好固定，避免产生气泡、缝隙等缺陷。

装配与固定质量控制：确保绕组在装配和固定过程中不发生变形、移位等问题，保持其稳定性和可靠性。

测试与检验质量控制：对绕组的电气性能、机械强度和其他相关参数进行严格的测试和检验，确保其符合设计要求和质量标准。

3. 绕组运行中的维护与检修

绕组在运行过程中需要定期进行维护和检修，以确保其正常运行和延长使用寿命。以下是绕组运行中的维护和检修要点：

定期检查：定期对绕组进行外观检查，查看是否有损坏、变形、变色等问题。同时，检查绕组的固定和支撑结构是否松动或损坏。

温度监测：通过温度监测设备对绕组进行实时温度监测，及时发现并处理异常温升情况。

清洁与防尘：定期对绕组进行清洁，去除表面的灰尘和污垢，保持其良好的散热性能。同时，采取适当的防尘措施，防止灰尘和杂物进入绕组内部。

预防性检修：根据绕组的使用情况和维护计划，定期进行预防性检修，如紧固松动部件、更换老化绝缘材料等。

故障处理：一旦发现绕组出现故障或异常情况，应立即停止运行，并进行故障分析和处理。根据故障情况采取相应的修复措施，如更换损坏部件、重新绕制绕组等。

七、未来发展趋势

随着科技的不断进步和能源需求的日益增长，绕组作为变压器的核心部件，其未来发展趋势也日益显现。以下是绕组技术未来的几个主要发展方向：

绕组材料与技术的创新

绕组材料是变压器性能的关键。未来，绕组材料将朝着更高导电性、更高耐热性、更好绝缘性能的方向发展。例如，新型的高性能复合材料、纳米材料以及超导材料可能会逐渐应用于绕组制造中，以提高变压器的效率和可靠性。

此外，绕组制造技术也将不断创新。随着增材制造（如3D打印）技术的发展，绕组的制造过程可能会变得更加高效和精确。这种技术可以实现复杂结构的快速制造，减少材料浪费，并优化绕组的设计。

绕组设计与制造的自动化与智能化

随着工业4.0和智能制造的推进，绕组的设计与制造过程将越来越自动化和智能化。通过采用先进的计算机辅助设计（CAD）和仿真软件，可以优化绕组的设计，提高性能并减少设计周期。同时，智能制造技术如机器人和自动化生产线将逐渐应用于绕组的制造过程中，提高生产效率和产品质量。

绕组在新能源和智能电网领域的应用前景

随着新能源和智能电网的快速发展，绕组作为关键部件，其应用前景广阔。在新能源领域，如太阳能和风能发电中，变压器绕组需要适应高电压、大电流和恶劣环境的要求。因此，高性能、高可靠性的绕组技术将成为新能源发展的关键。

在智能电网领域，绕组技术将更多地与智能化、自动化技术相结合，实现电网的智能监测、调控和优化。例如，通过集成传感器和通信技术，绕组可以实时监测电网状态，提供数据支持电网的智能决策和调度。
